Saiba por que o Grampo Obra é essencial na soldagem ao arco elétrico e como usá-lo corretamente para evitar falhas e garantir soldas de qualidade.
Na soldagem com processos ao arco elétrico, um detalhe muitas vezes negligenciado pode ser decisivo para a qualidade da solda: o Grampo Obra.
Também chamado, erroneamente, de “grampo terra”, este componente é essencial para garantir a condução correta da corrente elétrica pelo circuito de soldagem, influenciando diretamente a estabilidade do arco e com efeitos no visual da solda, na geração de respingos, na fusão e na qualidade final da solda.
Mas por que é tão importante dar atenção a esse componente?
Neste artigo, você vai entender o papel do Grampo Obra na soldagem e como utilizá-lo corretamente para obter soldas com arco e poça de fusão mais estáveis, com menor risco de descontinuidades e defeitos na solda.
É comum encontrar profissionais que chamam o Grampo Obra de “Grampo Terra”, mas essa nomenclatura está incorreta. O termo "terra" está relacionado a sistemas de proteção elétrica em instalações prediais e industriais, como aterramento de equipamentos.

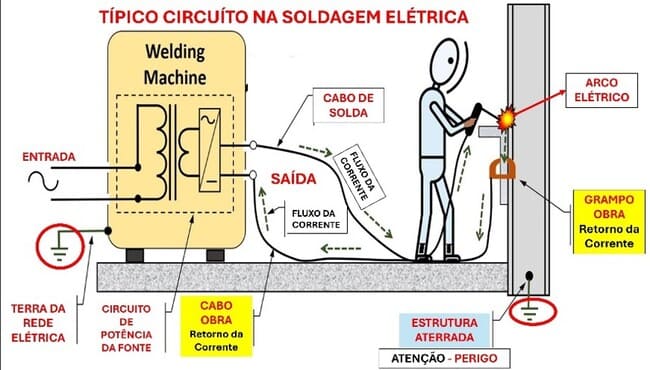

Já o Grampo Obra é parte integrante do circuito de soldagem, sendo o componente responsável por conectar o cabo de retorno à peça a ser soldada. Por isso, o nome correto é Grampo Obra ou Cabo Obra.
Durante a soldagem ao arco elétrico — seja no processo MIG/MAG, Arame Tubular, Arco Submerso, TIG ou Eletrodo Revestido — a energia gerada pela fonte precisa circular com fluidez pelo circuito: cabos, porta-eletrodo, tocha, contatos e conexões.

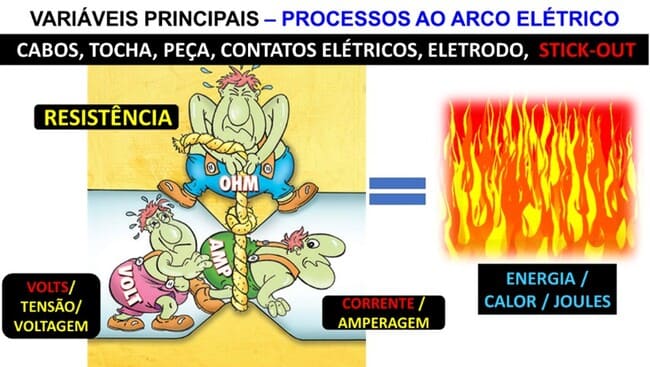

Qualquer ponto que ofereça resistência excessiva à passagem da corrente elétrica compromete a performance do sistema, que reflete na qualidade da solda.
O Grampo Obra, sendo o elo entre o cabo de retorno da corrente e a peça, deve garantir um contato elétrico perfeito, direto e de alta condutividade.
Quando isso não acontece, o local onde está fixado o grampo obra torna-se uma grande resistência e gera um superaquecimento localizado fazendo com que todo o sistema (conexões, tocha, porta eletrodo, etc.) sejam também afetados pela perda da fluidez da corrente pelo circuito.
Outros pontos podem também serem superaquecidos devido ao estrangulamento da passagem da energia. Este estrangulamento da corrente causado pelo mau contato do grampo obra, pode causar:
• Porosidade na solda;
• Falta de fusão;
• Falta de penetração;
• Trincas;
• Perda de eficiência elétrica;
• Risco de queimadura devido ao aquecimento excessivo do grampo;
• Queima ou deterioração do cabo obra.

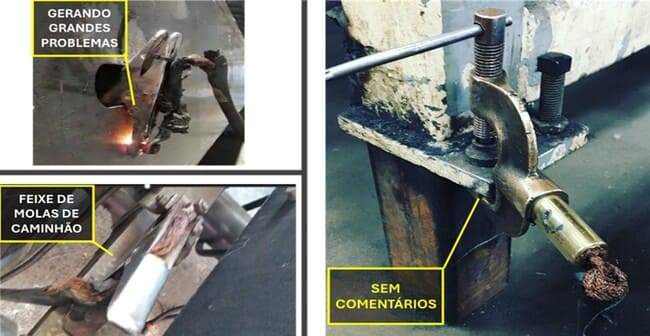

Um Grampo Obra com mau contato não só compromete a qualidade da solda, mas também pode causar falhas estruturais graves. Isso é especialmente perigoso em componentes automotivos, estruturas metálicas ou equipamentos industriais, onde uma ruptura do produto pode levar a acidentes sérios.

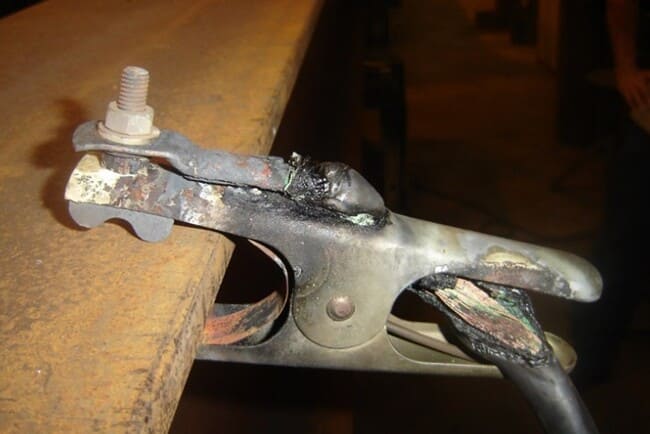

Sinais como superaquecimento do grampo, dificuldade para manuseá-lo com as mãos e presença de arco elétrico no ponto de conexão são indícios de que há resistência excessiva. O local do mau contato pode gerar um defeito, uma trinca por exemplo e comprometer o desempenho do componente soldado.
Os principais fatores que causam o superaquecimento do grampo obra ou mesmo em outros pontos do circuito aumentando a resistência na passagem da energia são:
• Cabos mal dimensionados;
• Terminais, conexões e grampo obra com mau contato;
• Grampo obra fixado sobre tinta, carepa ou chapa oxidada;
• Isolamento dos cabos danificado;
• Tocha ou grampo obra de qualidade inferior ou mal dimensionados;
• Uso de grampo obra de alumínio ou ligas de baixa condutividade;
• Soldagens longas ou mecanizadas sem grampo e cabo obra apropriados.
Para garantir uma conexão elétrica adequada do Grampo Obra é fundamental seguir estas boas práticas:

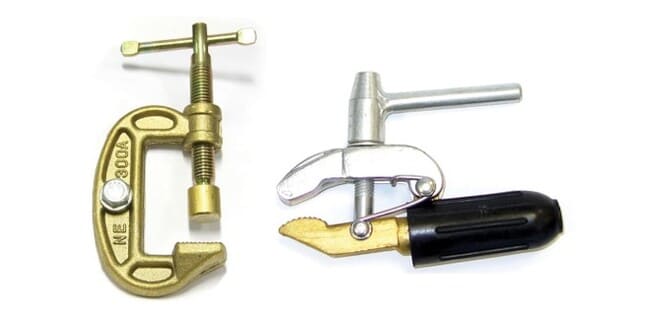

• Use grampos obra de latão ou bronze, que oferecem melhor condutividade;
• Evite usar grampos de alumínio ou suas ligas, que aquecem demais e comprometem a integridade da solda;

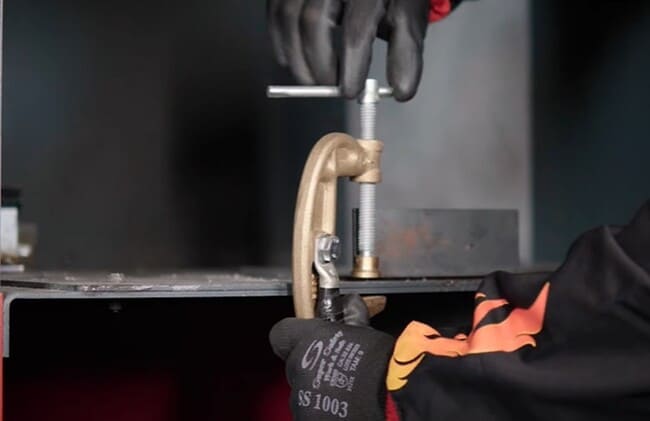

• Fixe o grampo em superfícies limpas, sem tinta, carepa ou oxidação;

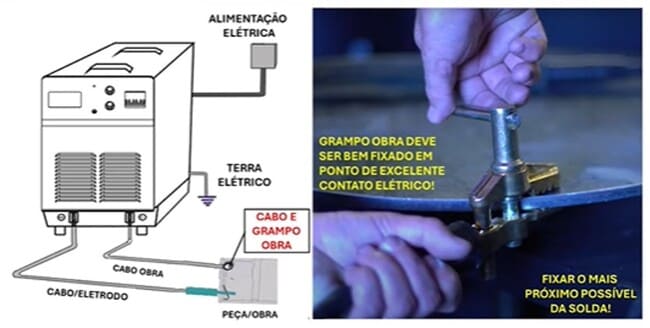

• Posicione o grampo o mais próximo possível do local da solda, para reduzir o percurso da corrente;
• Em peças grandes ou soldagens longas, considere usar mais de um grampo obra, para melhorar a distribuição e fluxo da corrente elétrica.
O Grampo Obra pode parecer um acessório secundário, mas é um elemento crítico para o bom desempenho do processo de soldagem. Investir em grampos de qualidade e manter uma conexão elétrica eficiente são medidas simples que resultam em soldas com mais qualidade e menos riscos de ter o desempenho do produto comprometido.
Na Sumig, levamos a sério todos os detalhes que impactam na produtividade e segurança da soldagem. Por isso, oferecemos não apenas equipamentos de alto desempenho, mas também conteúdos técnicos que ajudam profissionais a obterem o máximo dos seus processos.
Não deixe de acompanhar o blog da Sumig para mais dicas e conteúdos que podem transformar sua experiência no universo da soldagem!
