Como escolher corretamente o bocal para Tocha MIG/MAG?

Nos processos MIG/MAG e arame tubular, o bocal da tocha (ou ponteira) é um consumível determinante para a qualidade do cordão, como também para o desempenho operacional.

Apesar disso, ainda é muito comum que esse componente seja negligenciado, sendo substituído apenas quando já está severamente danificado.

Essa prática é um erro técnico que pode comprometer a estabilidade do arco, gerar aumento de respingos e até causar defeitos estruturais na solda.

Neste artigo, queremos explicar a função do bocal, quando substituir a peça e como escolher o modelo adequado para cada aplicação.



Por que o bocal é tão importante em operações de solda?



O bocal é responsável por guiar e direcionar o gás de proteção até a poça de fusão. Quando ele está obstruído, deformado ou contaminado, o fluxo de gás perde eficiência.

Como consequência, há turbulência no movimento da tocha, aumentando porosidades, instabilidades e irregularidades no cordão.

Além disso, nas soldagens com arame tubular, falhas no bocal podem provocar inclusão de escória, afetando diretamente a integridade da junta.



Uso indevido do bocal: consequências que custam caro demais e podem ser evitadas



Não é raro também que o bocal sofra danos por mau uso. Em muitos setores, a tocha acaba sendo utilizada para tarefas inadequadas como alinhar peças, remover respingos ou apoiar pesos.

A consequência? Bocais amassados, quebrados, obstruídos e perda de produtividade devido às paradas para ajustes.

Sendo assim, é recomendado treinar equipes para uso correto da tocha e manter ferramentas adequadas para alinhamento, remoção de respingos e ajustes mecânicos.

O bocal não é martelo, espátula ou alavanca. Seu uso adequado preserva o equipamento, reduz paradas emergenciais e garante a qualidade do processo de soldagem.



Quais são as funções principais do bocal da tocha?



O bocal desempenha duas funções essenciais: direcionar o gás de proteção e prevenir curtos-circuitos entre o bico de contato e a peça, critérios que vamos explicar melhor a seguir.



1. Direcionar o gás de proteção até a poça de fusão

O gás de proteção (tipicamente Argônio, CO₂ ou misturas) forma uma atmosfera estável e limpa ao redor da poça, garantindo que o arame e o metal fundido não entrem em contato com gases atmosféricos (como Oxigênio e Nitrogênio).

Desse modo, um bocal adequado e em boas condições garante:

• Proteção uniforme e completa da poça de fusão;
• Menor turbulência e maior estabilidade do arco;
• Redução de respingos;
• Mais conforto operacional e ergonomia ao soldador;
• Cordões mais limpos e com menos retrabalho.

Para isso, é fundamental que o bico de contato esteja centrado no bocal, a fim de facilitar o fluxo de gás e manter conforto operacional, especialmente em células robotizadas, onde a limpeza mecânica do conjunto é frequente.

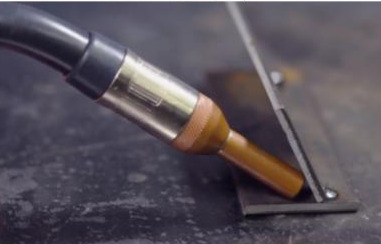

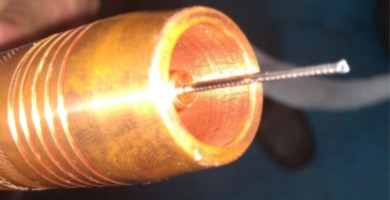

O bocal deve estar concêntrico ao bico de contato para facilitar a condução do gás.


2. Prevenir curtos entre o bico de contato e a peça

Outra função do bocal é atuar como barreira física para evitar curto-circuito acidental entre o bico de contato e a peça durante a solda.

Isso mantém a integridade do consumível, garante a continuidade do arco e evita paradas de produção.



De qual bocal sua operação precisa? Saiba o que analisar antes de decidir



A seleção do bocal depende de três fatores principais:

• Tipo de aplicação;
• Tipo de junta e acesso;
• Corrente e transferência metálica utilizadas.

Quanto maior a corrente e a energia aplicada, maior deve ser o diâmetro do bocal para permitir maior fluxo de gás e melhor dissipação térmica.

Aplicação / Modo de transferência	Diâmetro recomendado
Curto-circuito	Até ~12 mm
Spray ou pulsado	Até ~19 mm
Robotização / alta energia	Até ~21 mm



Além disso, aplicações de alta produtividade ou soldas longas podem exigir tochas refrigeradas a água para aumentar a durabilidade do bico, difusor e do próprio bocal.





Qual é o material e formato do bocal?



O bocal normalmente é fabricado em cobre, devido à sua excelente condutividade térmica e resistência ao calor.

Para soldagem robotizada ou automatizada, versões niqueladas ou cromadas são frequentes, pois oferecem maior resistência ao calor e à aderência de respingos, prolongando a vida útil.

Também existem diferentes geometrias para facilitar o acesso a juntas específicas, como:

• Bocais cônicos;
• Cilíndricos;
• Longos;
• Curtos.

Cada formato atende melhor a um perfil de solda e condição operacional. Os bocais cônicos, por exemplo, facilitam o acesso a áreas estreitas e juntas com pouco espaço de manobra, garantindo melhor direcionamento do gás.



É possível ter bocais diferentes para a mesma tocha?



Sim, é possível (e recomendado) possuir diferentes modelos de bocal para a mesma tocha, adequando o consumível a cada aplicação.

Entretanto, a tocha deve sempre ser selecionada pensando na maior demanda de energia do processo.

Ou seja, escolha a tocha mais robusta para suas condições de soldagem e altere o bocal conforme a operação exige.

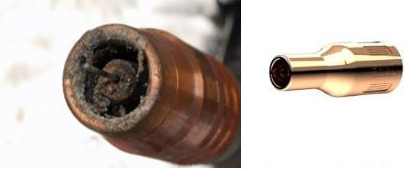

Modelo de bocal curto.




Cuide bem do bocal da tocha: sua operação sai ganhando



Apesar de pequeno e muitas vezes negligenciado, o bocal tem impacto direto na qualidade da solda, na produtividade e na vida útil do sistema MIG/MAG.

Seguir boas práticas de inspeção e substituição evita problemas como:

• Porosidade;
• Instabilidade do arco;
• Inclusão de escória;
• Respingo excessivo;
• Desconforto do operador;
• Paradas desnecessárias.

Uma operação eficiente começa com consumíveis em boas condições. Avalie regularmente o estado do bocal, substitua-o quando necessário e selecione o modelo adequado para cada aplicação.
